Puntos técnicos clave del sistema de detección, alarma y monitoreo de gas metano

Puntos técnicos clave del sistema de detección, alarma y monitoreo de gas metano

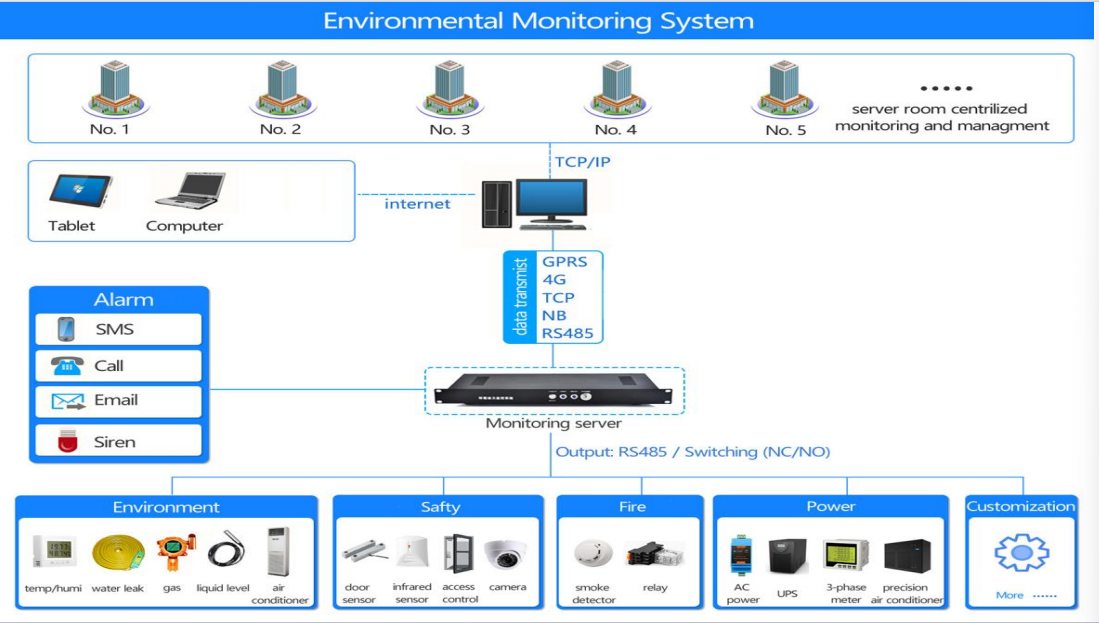

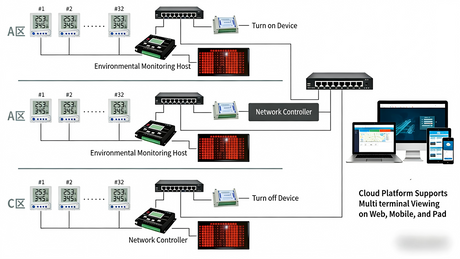

El diseño de la arquitectura del sistema implica la instalación de sensores de metano a prueba de explosiones en áreas donde el metano es propenso a generarse o fugas. Se seleccionan sensores de principio electroquímico o de combustión catalítica, con un rango de detección que cubre 0-100% LEL o 0-5000 ppm y una precisión de ≤±3%. El rango de temperatura de funcionamiento del sensor es de -20 ℃ a 70 ℃. Los datos se pueden transmitir mediante una conexión por cable a través de señales de corriente de 4-20 mA o bus RS485, o de forma inalámbrica utilizando tecnología 4G/5G o LoRa para transmisión remota de datos.

Se recomienda establecer dos niveles de umbrales de alarma (alarma baja: 10 % LEL; alarma alta: 20 % LEL). Cuando se excede el umbral, se activará una alarma sonora y luminosa (≥90 decibelios) y un bloqueo del relé (como el arranque del extractor de aire). Se puede lograr el preprocesamiento de datos, lo que admite la visualización de datos, la visualización de curvas en tiempo real y la grabación de registros de alarmas. Los datos se pueden ver a través de una web o una aplicación, y la información de la alarma se puede recibir mediante SMS o notificaciones push de la aplicación.

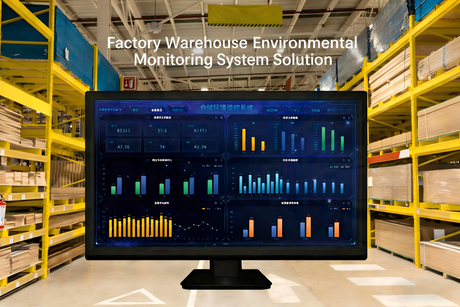

El módulo de monitoreo en tiempo real recopila continuamente datos de concentración de metano, temperatura y humedad, y muestra los valores de PPM o %LEL en la pantalla LCD. Puede lograr un enclavamiento de alarma, como entrelazar la alarma de sonido y luz con el sistema de escape y la válvula de cierre de emergencia, para formar un circuito cerrado de "detección - alarma - respuesta".
