Estándares del proceso de instalación del sistema de control de acceso

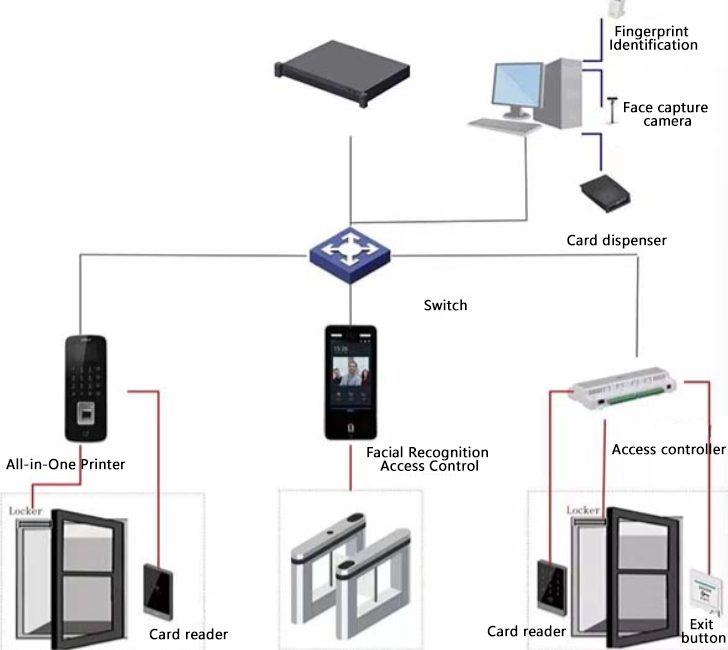

Preparación de la construcción, equipo frontal: incluye principalmente host de control de acceso, computadora (con software de administración del sistema incorporado), impresora, fuente de alimentación ininterrumpida, etc. Equipo terminal: incluye principalmente controlador de control de acceso, cerradura eléctrica, cerradura electromagnética, botón de salida, lector de tarjetas, teclado de contraseña, etc. Los equipos y materiales anteriores deben seleccionarse de acuerdo con los requisitos de diseño. Deben contar con certificados de calificación de producto, informes de inspección de calidad, instrucciones de instalación y uso, etc., y deben estar certificados por el estándar 3C, con la marca de certificación 3C. Si se trata de un producto importado, se debe presentar el certificado de inspección del producto importado. Antes de la instalación del equipo, se deben realizar todas las comprobaciones de acuerdo con el manual de instalación antes de la instalación.
Materiales galvanizados, tubos de acero galvanizado, bandejas portacables galvanizadas, pernos de expansión metálicos, mangueras flexibles metálicas. Otros materiales, tubos de expansión de plástico, tornillos para metales, arandelas planas, arandelas elásticas, terminales de conexión, taladros, soldadura, fundente, cinta aislante, cinta plástica, juntas diversas, etc. Herramientas y equipos, taladros eléctricos, taladros de impacto, escaleras, niveles, líneas, plomadas, cortacables, pelacables, cuchillos de electricista, destornilladores en forma de cruz, alicates puntiagudos, alicates acodados, 250 V megaóhmetro, megaóhmetro de 500 V.
Condiciones de construcción, la gestión de la ingeniería civil interior debe completarse con la decoración interior. Las puertas, ventanas y cerraduras de las puertas deben estar completamente ensambladas y completas. Se debe completar la gestión de interiores, pozos de corriente débil, otras partes públicas dentro del edificio y las zanjas de cableado, conductos, tuberías, cajas y cubiertas circundantes. Las posiciones de todos los orificios reservados, las piezas integradas, el diámetro de los conductos y las posiciones de tendido de las tuberías deben cumplir con los requisitos de diseño y construcción.
Métodos de operación, preenterramiento de tuberías, consulte el contenido de la norma de preenterramiento de tuberías. Instalación de la caja del controlador, la placa de la caja y el marco deben estar en estrecho contacto con la superficie del edificio. No soldar la caja con la abertura del tubo preenterrada mediante soldadura eléctrica o soldadura con gas. La posición general de instalación de la caja del controlador debe determinarse según el diseño. Si no hay requisitos específicos, la altura de instalación del lector de tarjetas y el botón de salida debe ser de 1,4 m y la distancia desde el marco de la puerta debe ser de 0,1 m. La altura de instalación de la cerradura eléctrica debe ser de 1,1 m.
Tendido de cables: Al tender los cables, deben disponerse cuidadosamente, sin torcerse, y se deben minimizar los cruces. El cable más grueso debe colocarse debajo del cable más delgado. Cuando se enroscan varios cables en la tubería, no deben estar torcidos entre sí y no debe haber juntas en la tubería. Las juntas deben conectarse en la caja de conexiones (caja) y la caja del controlador debe conectarse al techo con una funda protectora enterrada en la pared o una tubería de agua de hierro para mejorar la resistencia al daño del sistema antirrobo. Los extremos de los cables tendidos deben estar marcados y la capa protectora del cable blindado debe estar conectada a tierra de manera confiable en un extremo.
Instalación de equipos terminales, al instalar equipos terminales, se deben abrir orificios en el marco y la hoja de la puerta en coordinación con las especialidades pertinentes. Las posiciones de instalación del lector de tarjetas, el botón de salida, la cerradura eléctrica y la cerradura electromagnética deben cumplir con los requisitos del manual de diseño y del producto. Si no hay requisitos especiales, la altura de instalación del lector de tarjetas y el botón de salida debe ser de 1,4 m y la distancia desde el marco de la puerta debe ser de 0,1 m. La altura de instalación de la cerradura eléctrica debe ser de 1,1 m.
Instalación del equipo terminal, la instalación del lector de tarjetas debe realizarse cerca de la pared, sin espacios alrededor, firmemente instalado, con accesorios completos y, por lo general, el lector de tarjetas debe fijarse directamente en la caja inferior oculta con tornillos especiales para metales, prestando atención a una fijación firme y confiable para mantener el panel en posición vertical. ) De acuerdo con los requisitos de cableado del manual de diseño y producto, conecte los cables que se extienden desde la caja a los terminales de cableado del lector de tarjetas. Antes de instalar la cerradura electromagnética y la cerradura eléctrica, verifique si las especificaciones y modelos de la cerradura son compatibles con la posición de instalación, la altura, el tipo de puerta y la dirección del interruptor. Instalación de la cerradura electromagnética: Primero, instale la placa de fijación y la placa trasera de la cerradura electromagnética en el marco y la hoja de la puerta respectivamente, luego empuje la cerradura electromagnética en la ranura de la placa de fijación para fijarla y conecte los cables según el diagrama. Instale la cerradura de control eléctrica en el marco de la puerta de metal. Los cables pueden pasar a través de un tubo de plástico flexible a lo largo del marco de la puerta y entrar en la caja de conexiones en la parte superior del marco de la puerta. Para el marco de la puerta de madera, se puede instalar una caja de conexiones y un tubo de acero en el exterior de la cerradura de control eléctrico de la caja de conexiones.
Para el cableado y la depuración del equipo, antes del cableado, vuelva a probar el aislamiento entre los cables y a tierra. Los equipos de la sala de máquinas se conectan mediante cables específicos. Los extremos de los cables de cada rama están engarzados y los cables del equipo y de blindaje deben estar engarzados para el cable de tierra de protección. La resistencia a tierra se conecta mediante un método de conexión a tierra combinado y el valor no debe exceder 1 Ω. Durante el cableado, siga estrictamente el diagrama de cableado del equipo. Después del cableado, verifique nuevamente para asegurarse de que no haya errores. Conecte el host de administración del sistema, la fuente de alimentación UPS, la impresora y otros equipos de acuerdo con los dibujos de diseño y las instrucciones del producto. Instale el software de administración del sistema de control de acceso en el host de administración del sistema y realice la configuración de inicialización. Pruebe las diversas funciones del software del sistema de acuerdo con los pasos de operación en el manual del software del sistema.
Protección del producto terminado: Al instalar equipos terminales, preste atención a mantener limpios el techo y las paredes. Durante el trabajo de otros oficios, tenga cuidado de no dañar el equipo del sistema. En la sala de máquinas tomar medidas para evitar el polvo, la humedad, la contaminación y el agua. Para evitar daños al equipo y pérdida de componentes, cierre rápidamente las puertas, asegúrelas y asigne a una persona responsable.
Cuestiones de calidad a tener en cuenta: la conexión entre el equipo y las líneas principales o entre las líneas principales y las terminales no es firme; Verifique y apriete rápidamente las piezas sueltas. Cuando se utilizan cables blindados, la malla de cobre exterior no debe tocar el cable central; De acuerdo con los requisitos, la malla de cobre exterior debe separarse del cable central y se debe prestar especial atención al engarzado. Al soldar con aceite de soldadura, las piezas que no se van a soldar no deben contaminarse. Después de soldar, limpie rápidamente el aceite de soldadura con un algodón (tiras de tela). Debido al cable o equipo blindado sin conexión a tierra, se producirán interferencias. Presione firmemente el cable blindado y el cable de tierra del equipo según sea necesario.
